EN 10219 S235JRH钢管
EN 10219 S235JRH钢级RHS管由于其令人印象深刻的特征列表而在各种行业中使用。例如,该等级的碳钢EN 10219 S235JRH矩形管提供许多良好的性能,如良好的电导率,突出的电阻率,同时坚固。另外,因为我厂生产的碳级EN 10219 S235JRH管由优质的原料制成,它往往是持久的。所提到的属性随着EN 10219 S235JRH碳钢圆形管的长寿寿命,为我们的客户提供有吸引力但成本节约的选择,以基于几家石化公司以及能源领域的那些行业。
通常,该等级基于碳钢的EN 10219 S235JRH管被认为是用于普通金属和工程的目的的标准问题。在工程领域,钢EN 10219 S235JRH热成品结构中空部分通常用于土木工程和桥梁工程以及水工程。另外,车辆S235JRH EN 10219钢热成品方管也不用于施工,还用于机械工程也是。该钢EN 10219 S235JRH中空部分的另一个重要特点是,合金可以容易地焊接。例如,标准焊接程序如TIG,弧形和锯焊接可用于焊接EN 10219 S235JRH中空部分。除了这些标准程序之外,我们的客户可以使用更常规使用的MAG即 - 芯线和大量电线焊接焊接该等级的钢S235JRH EN 10219方管。虽然该基于碳的EN 10219 DIN 2395 S235JRH RHS需要添加填充金属以进行焊接过程。值得注意的是,EN 10219 S235JRH钢管可磁化。
类型 | 描述 | 美国福管价格 | 马来西亚福步价格 | 欧洲福步价格 | 新加坡福步价格 | 沙特阿拉伯(KSA)FOB价格 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
单位每港元 | 单位每港元 | 单位每港元 | 单位每港元 | 单位每港元 | |||||||
S235JRH碳钢管 | 尺寸:168od x 23mm thk | 美元 $ | 0.85 | 马来西亚林吉特 | 3.46 | 欧元 | 0.71 | 新加坡元 | 1.14 | 沙特里亚尔 | 3.19 |

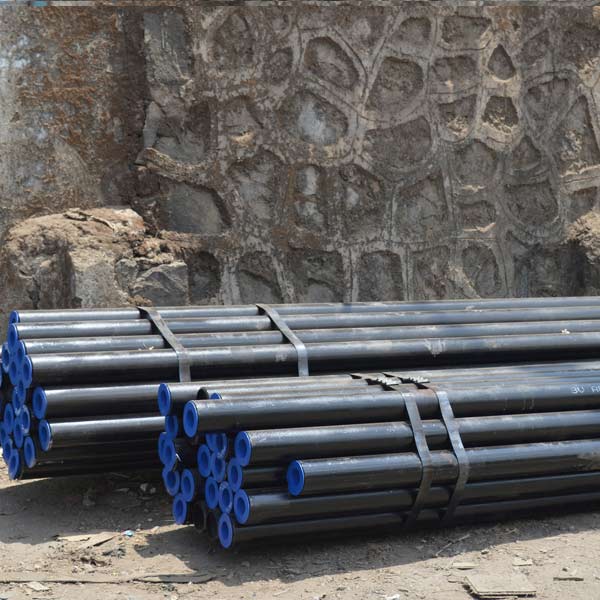

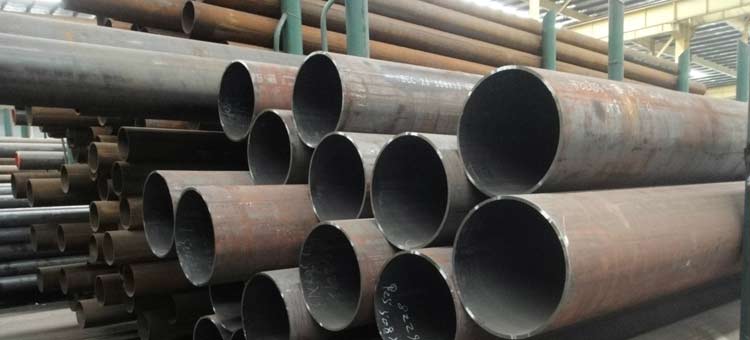

EN 10219 S235JRH钢管
EN 10219 S235JRH空心部分
EN 10219 DIN 2395 S235JRH RHS

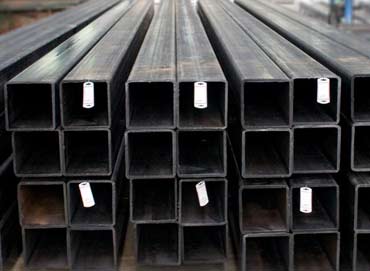

S235JRH EN 10219钢热成品方管

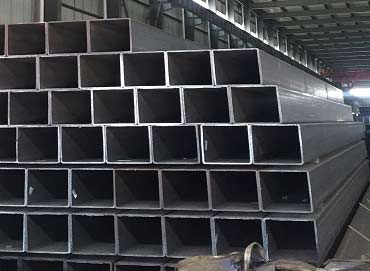

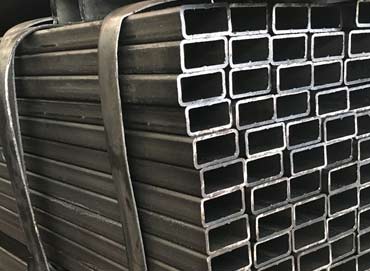

碳钢EN 10219 S235JRH矩形管

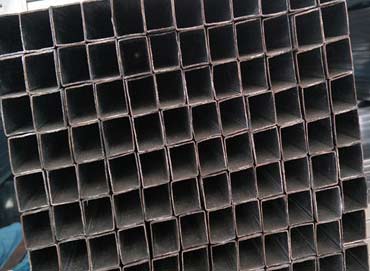

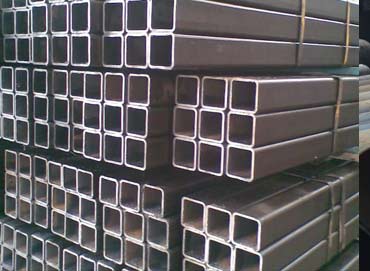

冷成型EN 10219 S235JRH方形中空部分
规格 |
|
标准 | BS EN 10219 - 冷成型矩形空心部分管道 |
年级 | s235jrh. |
RHS(矩形空心部分)尺寸为mm | 10 x 15 mm / 150 x 50/300 x400 / 600 x550 |
室壁厚度 | 0.5 - 25mm. |
长度 | 6000-14000毫米 |
类型 | 无缝/焊接/ ERW / EFW |
尺寸公差 | 厚度:(所有尺寸+/- 10%) |
圆形尺寸范围 | 26.9 - 323.9 mm |
方尺寸范围 | 25×25-300×300毫米 |
矩形维度范围 | 40×20-400×200毫米 |
凹面/凸性 | 1%的大小 |
扭曲宽容 | 通过保持一侧在平坦表面上测量,最大2mm±0.05 mm / m长度测量的相对垂直偏移,测量 |
表面保护 | 黑色(自彩无涂层),清漆/油涂层,预镀锌,热浸镀锌 |
交货条件 | EN 10219-1:2006 |
文件 | EN 10204-2004 / 3.1,EN 10204-2004 / 2.2,EN 10204-2004 / 2.1,CE - Mark |
应用和用途 |
|
EN 10219 S235JRH钢无缝管 | 无缝黑色EN 10219 S235JRH碳钢管 |
钢筋10219 S235JRH焊接管 | 碳钢EN 10219 S235JRH椭圆管 |
S235JRH EN 10219钢铁管 | EN 10219 S235JRH钢级套管 |
钢S235JRH EN 10219附表40管道 | ASME B36.19等级S235JRH EN 10219管道 |
EN 10219 S235JRH碳钢量表10管 | EN 10219 S235JRH钢双壁管 |
碳钢EN 10219 S235JRH EFW管 | 环氧树脂钢管ZH 10219 S235JRH管 |
EN 10219 S235JRH钢级圆管 | PTFE衬里EN 10219 S235JRH钢级天然气管 |
钢级 | 钢铁号 | 化学成分限制(%) | |||||
---|---|---|---|---|---|---|---|
c max。 | Si max。 | Mn max。 | p max。 | 最大。 | n max。 | ||
s235jrh. | 1.0039 | 0.17 | - | 1.40 | 0.040 | 0.040 | 0.009 |
S275J0H. | 1.0149. | 0.20 | - | 1.50 | 0.035 | 0.035 | 0.009 |
S275J2H. | 1.0138 | 0.20 | - | 1.50 | 0.030 | 0.030 | - |
S355J0H. | 1.0547 | 0.22 | 0.55 | 1.60 | 0.035 | 0.035 | 0.009 |
S355J2H. | 1.0576. | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 | - |
S355K2H. | 1.0512 | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 | - |
钢级 | 钢铁号 | 机械性能 | 冲击能量(kV j) | ||||
---|---|---|---|---|---|---|---|
屈服强度(MPa) | 拉伸强度(MPa) | 伸长(%) | 测试温度在℃的测试温度 | ||||
-20 | 0. | 20. | |||||
s235jrh. | 1.0039 | 235. | 360-510 | 26. | - | - | 27. |
S275J0H. | 1.0149. | 275. | 410-560. | 23. | - | 27. | - |
S275J2H. | 1.0138 | 275. | 410-560. | 23. | 27. | - | - |
S355J0H. | 1.0547 | 355. | 510-680 | 22. | - | 27. | - |
S355J2H. | 1.0576. | 355. | 510-680 | 22. | 27. | - | - |
S355K2H. | 1.0512 | 355. | 510-680 | 22. | 40 | - | - |
din | r st 37-2 |
EN. | s235jrh. |
Werkstoff. | 1.0038 |
S235JRH结构管 | 标准 |
---|---|
结构中空部分和方向管由细粒和低合金冷成型结构钢制成 | EN 10219 S235JRH. |
结构中空截面和方向管由细粒和低合金热成型结构钢制成 | EN 10210 S235JRH. |
年级 | 钢铁号 | 标称厚度的最大CEV≤40mm(%) |
---|---|---|
s235jrh. | 1.0039 | 0,35 |
S275J0H. | 1.0149. | 0,40 |
S275J2H. | 1.0138 | 0,40 |
S355J0H. | 1.0547 | 0,45 |
S355J2H. | 1.0576. | 0,45 |
S355K2H. | 1.0512 | 0,45 |
冷成型焊接矩形中空部分S235JRH EN 102019,EN 10305
方面 | ||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BXH. | (毫米) | 1.4 | 1.5 | 1.6 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 3. | 3.2 | 3.5 | 3.6 | 3.8 | 4. | 4.5 | 5. | 5.5 | 6.0 | 6.5 | 7. | 7.5 | 8. |
10. | 20. | 0.595 | 0.632 | 0.669 | 0.741 | 0.735 | ||||||||||||||||||||
15. | 25. | 0.814. | 0.868 | 0.920 | 1.023 | 1.049 | 1.132 | 1.171 | 1.247 | |||||||||||||||||
20. | 30. | 1.034 | 1.103 | 1.171 | 1.306. | 1.363 | 1.477 | 1.532 | 1.640 | 1.692 | 1.793 | 1.842 | 1.890. | |||||||||||||
20. | 40 | 1.254 | 1.339 | 1.422 | 1.588 | 1.677 | 1.822 | 1.893 | 2.032 | 2.100 | 2.233 | 2.297 | 2.361 | |||||||||||||
30. | 40 | 1.991. | 2.168 | 2.254 | 2.425 | 2.508 | 2.672 | 2.753 | 2.832 | |||||||||||||||||
30. | 50. | 2.305. | 2.513 | 2.616 | 2.817 | 2.916 | 3.112 | 3.208 | 3.303 | 3.490. | 3.763 | 3.852 | 4.027 | 4.198 | ||||||||||||
30. | 60. | 2.619 | 2.859 | 2.977 | 3.210 | 3.325. | 3.551 | 3.663 | 3.774 | 3.993 | 4.313 | 4.417 | 4.624 | 4.826 | ||||||||||||
40 | 50. | 2.619 | 2.859 | 2.977 | 3.210 | 3.325. | 3.551 | 3.663 | 3.774 | 3.993 | 4.313 | 4.417 | 4.624 | 4.826 | ||||||||||||
40 | 60. | 2.933 | 3.204 | 3.338 | 3.602 | 3.733 | 3.991. | 4.119 | 4.25 | 4.495 | 4.862 | 4.983 | 5.22 | 5.454 | ||||||||||||
40 | 80 | 3.561 | 3.895 | 4.060 | 4.387 | 4.549 | 4.870 | 5.029 | 5.187 | 5.500 | 5.961 | 6.113 | 6.413 | 6.710 | ||||||||||||
40 | 100. | 6.129 | 6.505 | 7.060 | 7.243 | 7.607 | 7.966 | |||||||||||||||||||
50. | 100. | 6.600 | 7.007 | 7.61 | 7.809 | 8.203 | 8.594 | 9.552 | 10.484 | |||||||||||||||||
60. | 80 | 6.129 | 6.505 | 7.060 | 7.243 | 7.607 | 7.966 | |||||||||||||||||||
60. | 100. | 7.071 | 7.509 | 8.159. | 8.374 | 8.800 | 9.222 | 10.258 | ||||||||||||||||||
60. | 120. | 8.013 | 8.514 | 9.258 | 9.504 | 9.993 | 10.48 | 11.67 | 12.84 | |||||||||||||||||
60. | 140. | 8.955 | 9.519. | 10.36 | 10.63 | 11.19 | 11.73 | 13.08 | 14.41 | 15.71 | 16.98 | |||||||||||||||
80 | 100. | 8.013 | 8.514 | 9.258 | 9.504 | 9.993 | 10.48 | 11.67 | 12.84 | |||||||||||||||||
80 | 120. | 8.955 | 9.519. | 10.36 | 10.63 | 11.19 | 11.73 | 13.08 | 14.41 | 15.71 | 16.98 | |||||||||||||||
80 | 160. | 10.84 | 11.53 | 12.56 | 12.90 | 13.57 | 14.25 | 15.91. | 17.55 | 19.16 | 20.75 | 22.02 | 23.51 | |||||||||||||
100. | 140. | 10.84 | 11.53 | 12.56 | 12.90 | 13.57 | 14.25 | 15.91. | 17.55 | 19.16 | 20.75 | 22.02 | 23.51 | |||||||||||||
100. | 180. | 12.72 | 13.54 | 14.75 | 15.16 | 15.96 | 16.76 | 18.74 | 20.69 | 22.62 | 24.52 | 26.11 | 27.91 | 29.68 | ||||||||||||
100. | 200. | 13.67 | 14.54 | 15.85 | 16.29 | 17.15 | 18.01 | 20.15 | 22.26 | 24.34 | 26.40 | 28.15 | 30.11 | 32.04 | 33.94 |
尺寸 | kg中的重量 |
---|---|
EN 10219 S235JRH 38X4 CA 6 MTR | 20.112 |
EN 10219 S235JRH 48,3x2,9 CA 12 MTR | 38.94 |
EN 10219 S235JRH 48,3x5 CA 6 MTR | 32.022 |
EN 10219 S235JRH 51x2,6 CA 6 MTR | 18.612 |
EN 10219 S235JRH 60,3x5 CA 6 MTR | 40.89 |
EN 10219 S235JRH 76,1x2,9 CA 12 MTR | 62.796. |
EN 10219 S235JRH 88,9x5 CA 12 MTR | 124.08 |
尺寸为mm | kg / m. | 尺寸为mm | kg / m. |
20 x 20 x 2.5 | 1.35 | 20 x 20 x 2.0 | 1.12 |
25 x 25 x 2.0 | 1.43 | 25 x 25 x 1.5 | 1.06 |
25 x 25 x 3.0 | 2.04 | 25 x 25 x 2.5 | 1.74 |
30 x 30 x 2.5 | 2.14 | 30 x 30 x 2.0 | 1.68 |
40 x 40 x 1.5 | 1.81 | 30 x 30 x 3.0 | 2.51 |
40 x 40 x 2.5 | 2.92 | 40 x 40 x 2.0 | 2.31 |
40 x 40 x 4.0 | 4.46 | 40 x 40 x 3.0 | 3.45 |
50 x 50 x 1.5 | 2.28 | 40 x 40 x 5.0 | 5.40 |
50 x 50 x 2.5 | 3.71 | 50 x 50 x 2.0 | 2.93 |
50 x 50 x 4.0 | 5.72 | 50 x 50 x 3.0 | 4.39 |
60 x 60 x 3.0 | 5.34 | 50 x 50 x 5.0 | 6.97 |
60 x 60 x 5.0 | 8.54 | 60 x 60 x 4.0 | 6.97 |
70 x 70 x 3.0 | 6.28 | 60 x 60 x 6.0 | 9.45 |
70 x 70 x 5.0 | 10.11 | 70 x 70 x 3.6 | 7.46 |
70 x 70 x 8 | 15.30. | 70 x 70 x 6.3 | 12.50 |
80 x 80 x 3.0 | 7.22 | 75 x 75 x 3.0 | 7.07 |
80 x 80 x 5.0 | 11.70 | 80 x 80 x 3.6 | 8.59 |
90 x 90 x 3.0 | 8.01 | 80 x 80 x 6.0 | 13.90 |
90 x 90 x 5.0 | 13.30 | 90 x 90 x 3.6 | 9.72 |
90 x 90 x 8.0 | 20.40 | 90 x 90 x 6.0 | 15.76 |
100 x 100 x 4.0 | 12.00 | 100 x 100 x 3.0 | 8.96 |
100 x 100 x 5.0 | 14.80 | 100 x 100 x 5.0 | 14.80 |
100 x 100 x 8.0 | 22.90 | 100 x 100 x 6.0 | 16.19 |
120 x 120 x 5 | 18.00 | 100 x 100 x 10 | 27.90 |
120 x 120 x 6.3 | 22.30 | 120 x 120 x 6.0 | 21.30. |
120 x 120 x 10 | 34.20. | 120 x 120 x 8.0 | 27.90 |
120 x 120 x 12.5 | 41.60 | 120 x 120 x 12 | 35.8. |
140 x 140 x 6.3 | 26.30 | 140 x 140 x 5.0 | 21.10 |
140 x 140 x 10 | 40.40 | 140 x 140 x 8 | 32.90 |
150 x 150 x 5.0 | 22.70 | 140 x 140 x 12.5 | 49.50 |
150 x 150 x 8.0 | 35.40. | 150 x 150 x 6.3 | 28.30. |
150 x 150 x 12.5 | 53.40. | 150 x 150 x 10 | 43.60 |
150 x 150 x 16 | 66.40 | 150 x 150 x 16 | 66.40 |
180 x 180 x 6.3 | 34.20. | 180 x 180 x 5 | 27.40 |
180 x 180 x 10 | 53.00 | 180 x 180 x 8 | 43.00 |
180 x 180 x 16 | 81.40 | 180 x 180 x 12.5 | 65.20. |
200 x 200 x 6 | 35.8. | 200 x 200 x 5 | 30.50 |
200 x 200 x 8 | 48.00 | 200 x 200 x 6.3 | 38.2 |
200 x 200 x 12.5 | 73.00 | 200 x 200 x 10 | 59.30. |
250 x 250 x 6.3 | 48.10 | 200 x 200 x 16 | 91.50 |
250 x 250 x 10 | 75.00 | 250 x 250 x 8 | 60.50 |
250 x 250 x 16 | 117.00 | 250 x 250 x 12.5 | 92.60 |
300 x 300 x 8 | 73.10 | 300 x 300 x 6.3 | 57.90 |
300 x 300 x 8 | 90.70 | 300 x 300 x 10 | 57.90 |
300 x 300 x 16 | 142.00 | 300 x 300 x 12.5 | 112.00 |
350 x 350 x 10 | 106.00 | 350 x 350 x 8 | 85.70. |
350 x 350 x 16 | 167.00 | 350 x 350 x 12.5 | 132.00 |
400 x 400 x 12 | 141.00 | 400 x 400 x 10 | 122.00 |
400 x 400 x 16 | 192. | 400 x 400 x 12.5mm | 152.00 |
按10219-1和2
特征 | 公差 | |||
---|---|---|---|---|
侧面的外部尺寸 | (H,B <100mm) | ∓1%,分钟∓0.5mm | ||
H:最长的一面 B:最短的一面 |
(100mm≤h,b≤200mm) | ∓0.8% | ||
(200mm ∓0.6% |
| |||
壁厚(T) | (t≤5mm) | ∓10% | ||
(5mm ∓0.50mm. |
| |||
凹面/凸性 | 最大0.8%,分钟为0.5mm | |||
侧面的平方 | 90∓1 | |||
外部角落半径 | (t≤6mm) | 1.6t≤r≤2.4t. | ||
(6mm 2.0t≤r≤3.0t. |
| |||
(10mm 2.4t≤r≤3.6t. |
| |||
捻 | 长度为2mm + 0.5mm / m | |||
直线度 | 总长度为0.15% | |||
大量的 | 单个长度∓6% | |||
长度 | 近似 | 0,+ 50mm | ||
精确的 | l <6,000毫米 | 0,+ 5mm | ||
6,000mm≤L≤10,000mm | 0,+ 15mm | |||
10,000mm 0,+ 5mm + 1mm / m |
| | ||
笔记 1)在HSS的末端以至少50mm的位置处的平面上测量外部尺寸。 |
EN 10219冷成形焊接结构部分的非合金和细粒钢
