ASTM A403 WP 317L不锈钢管配件

不锈钢317L对接接头

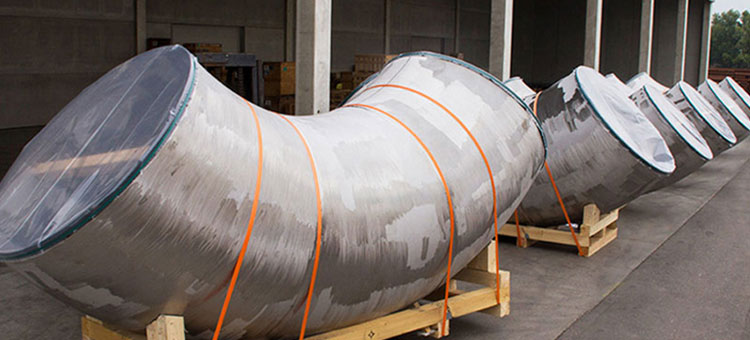

317 l管配件也称为管道连接器，在管道系统中，一根管道连接到另一根，以延长运行或改变流向。它用于联合、分流或减少供水流量。317 l配件含钼是一种低碳奥氏体不锈钢配件，添加了镍、铬和钼，具有更好的耐蚀性，并增加了对甲酸、硫、醋酸、柠檬酸和酒石酸的化学侵蚀的抵抗力。ASTM A403 WP317L适用于造纸和纸浆处理设备、化工和石化加工设备、电站、食品加工设备、纺织设备等应用。它具有优越的耐腐蚀性，在困难的环境，包括广泛的化学品，特别是在酸性氯化物环境。317 l肘提供物料流动方向的改变。由于摩擦、再加速和冲击，这增加了系统的压力损失。当产品进入弯管入口时，它继续向前移动到主要冲击区。然后产品以一个角度转向弯头的出口。弯头的设计、输送速度、产品特性和特定载荷决定了转弯角度。A403 WP317L三通用于从下管中收集或分配流体。它是一根中心有90°分支的短管。在管道系统中有两种类型的三通，即相等三通和不等三通。317L不锈钢减速器用于管道中，使其尺寸由大内径减至与内径一致的小内径。缩径的长度等于更小和更大管道的平均直径。它可以用作扩散器或喷嘴。它有助于满足现有的不同尺寸的管道或液压流量的管道系统。

表的内容


317l管件材料规范

317 l配件规格 Astm a403 / asme sa403
317L管件尺寸 ASTM A403 WP317L无缝对接焊接接头:1/2" - 10"
ASTM A403 Gr WP317L焊接对接焊接配件:1/2" - 48"
317L不锈钢接头维 Asme / ansi b16.9, Asme b16.28, mss-sp-43, bs4504, bs4504, bs1560, bs10
不锈钢317L管件厚度 SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS可与NACE MR 01-75
SS 317L弯头的类型
  • ASTM 403 WP 317 SS焊接配件
  • 不锈钢WP317L装配式管接头
  • ASTM A403 Gr WP317L斜端管道配件
  • ASTM A403 Gr WP317L对接接头
  • ASTM A403级WP317L不锈钢无缝接头
  • 不锈钢ASTM A403 Gr WP317L ERW配件
317L不锈钢接头类型 DN15-DN1200
317L SS管道配件连接 焊接
SS 317L对接管件弯曲半径 R=1D, 2D, 3D, 5D, 6D, 8D, 10D或定制ASTM A403级WP317L管道配件
不锈钢317L对接接头尺寸范围 ½“NB到24”NB在学校10、40、80、160、XXS。(DN6~DN100) ASTM A403 317对接接头
不锈钢317 l肘 角度:22.5℃、30℃、45℃、90℃、180℃、1.0D、1.5D、2.0D、2.5D、3D、4D、5D、6D、7D-40D。
标准:ASME B16.9、ASME B16.28、ASME B16.25、MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313、BS、GB、ISO
合金317L对接焊管件的制造工艺 推，压，锻造，铸造等。
UNS S31703减速器测试证书 EN 10204/3.1B
原材料证书
100%射线检查报告
第三方检验报告等
En 1.4438 Tee Origin & Mills ASTM A403 WP317L配件用于日本，ASTM A403 WP317L用于印度，ASTM A403 Gr WP317L用于美国，ASTM A403等级WP317L用于韩国，ASTM A403 317用于欧洲，ASTM A403 WP317用于乌克兰，ASTM A403 WP317L不锈钢用于俄罗斯
1.4438材料的主要市场和行业
  • 沥青升级。
  • 沉重的炼油厂。
  • 核能(大部分是无缝的)。
  • 石化产品和酸。
DIN 1.4438管帽的专业制造商 317不锈钢90º弯头，ASTM A403 Gr WP317L 45º弯头，ASTM A403级WP317L变径器，ASTM A403 WP317L管帽，ASTM A403级WP317L三通，ASTM A403 WP317十字，ASTM A403级WP317L短端，ASTM A403 WP317 SS管弯
工业用ASTM 317L不锈钢管弯头
  • 适用于石油、电力、化工、建筑、燃气、冶金、船舶等行业的管件
  • ASTM安排10对于低压应用，配件是一种经济的选择。
  • ASTM安排40用于高压应用的配件有较厚的壁。
根据EN 10204 3.1和EN 10204 3.2，我们提供材料测试证书(MTC)， NACE MR0103, NACE MR0175测试证书

ASTM A403 WP 317L不锈钢管配件价格表

类型 描述 美国离岸价格 马来西亚离岸价格 欧洲离岸价格 新加坡离岸价格 沙特阿拉伯(沙特)离岸价
单位/地铁 单位/地铁 单位/地铁 单位/地铁 单位/地铁
不锈钢317L对接接头 尺寸:4"外径x 16SWG, 90度长弯管 美元 11.98 马来西亚林吉特 48.76 欧元 10.06 新加坡元 16.05 沙特阿拉伯里亚尔 44.93

不锈钢317L对焊接头类型

ASTM A403 WP 317L配件

ASTM A403 WP 317L配件

317L不锈钢接头

317L不锈钢接头

ASME SA403 SS 317L短半径弯头

ASME SA403 SS 317L短半径弯头

317L SS末段

317L SS末段

A403 WP317L三通

A403 WP317L三通

ASTM A403 WP317L弯头

ASTM A403 WP317L弯头

317l管道配件化学兼容性图

年级 C 锰 如果 P 年代 Cr 莫 倪 菲
317 0.08马克思 2.0马克思 1.0马克思 0.045马克思 0.030马克思 18.00 - 20.00 3.00 - 4.00 11.00 - 15.00 57.845分钟
317升 0.035马克思 2.0马克思 1.0马克思 0.045马克思 0.030马克思 18.00 - 20.00 3.00 - 4.00 11.00 - 15.00 57.89分钟

317L不锈钢管件的机械特性

密度 熔点 抗拉强度 屈服强度(偏移量0.2%) 伸长
7.9克/立方厘米 1400°c(2550°f) Psi - 75000, MPa - 515 Psi - 30000, MPa - 205 35%

相当于317l配件等级

标准 材料NR。 爹妈 JIS 在
317 1.4449 S31700 SUS 317 -
317升 1.4438 S31703 SUS 317升 X2CrNiMo18-15-4

317l管件物理性能

比热(0 - 100°C) 热导率 热膨胀 弹性模量 电阻率 密度
500 14.6 16.5 193 7.4 7.99
J.kg-1。°k - 1 W.m 1°k - 1 毫米/米/°C 平均绩点 μ欧姆/厘米 克/立方厘米

不锈钢317l弯头尺寸图表

名义上的
管
大小		 外
直径		 90°弯头 45°弯头 180°的回报
(英寸)
长半径
短半径
长半径
长半径
(毫米)
(英寸)
中心的脸
(英寸)
中心的脸
(英寸)
中心的脸
(英寸)
半径
(英寸)
中心到中心
(英寸)
回的脸
(英寸)
1/2
21.3
0.840
1又1/2
- - - - - -
5/8
2
1 7/8
3/4
26.7
1.050
1 1/8
- - - - - -
7/16
2 1/4
1 11/16
1
33.4
1.315
1又1/2
1
7/8
3.
2 3/16
1 1/4
42.2
1.660
1 7/8
1 1/4
1
3 3/4
2 3/4
1又1/2
48.3
1.900
2 1/4
1又1/2
1 1/8
3.
4 1/2
3 1/4
2
60.3
2.375
3.
2
1 3/8
4
6
4 3/16
2个半
73.0
2.875
3 3/4
2个半
1 3/4
5
7 1/2
5 3/16
3.
88.9
3.500
4 1/2
3.
2
6
9
6 1/4
3 1/2
101.6
4.000
5 1/4
3 1/2
2 1/4
7
10 1/2
7 1/4
4
114.3
4.500
6
4
2个半
8
12
8 1/4
5
141.3
5.563
7 1/2
5
3 1/8
10
15
10 5/16
6
168.3
6.625
9
6
3 3/4
12
18
12个5/16
8
219.1
8.625
12
8
5
12
24
16日5/16
10
273.1
10.750
15
10
6 1/4
15
30.
20个3/8
12
323.9
12.750
18
12
7 1/2
18
36
24 3/8

A403 WP317L三通尺寸

名义上的
管
大小		 外
直径		 帽 直t恤 直穿过 存根结束
(英寸)
(毫米)
(英寸)
长度
(英寸)
中心结束
(英寸)
中心结束
(英寸)
圈直径
(英寸)
长度
(英寸)
短的长度
(英寸)
1/2
21.3
0.840
1
1
- - - - - -
1 3/8
3.
2
3/4
26.7
1.050
1
1 1/8
- - - - - -
1 11/16
3.
2
1
33.4
1.315
1又1/2
1又1/2
1又1/2
2
4
2
1 1/4
42.2
1.660
1又1/2
1 7/8
1 7/8
2个半
4
2
1又1/2
48.3
1.900
1又1/2
2 1/4
2 1/4
2 7/8
4
2
2
60.3
2.375
1又1/2
2个半
2个半
3 5/8
6
2个半
2个半
73.0
2.875
1又1/2
3.
3.
4 1/8
6
2个半
3.
88.9
3.500
2
3 3/8
3 3/8
5
6
2个半
3 1/2
101.6
4.000
2个半
3 3/4
3 3/4
5 1/2
6
3.
4
114.3
4.500
2个半
4 1/8
4 1/8
6 3/16
6
3.
5
141.3
5.563
3.
4 7/8
4 7/8
7 5/16
8
3.
6
168.3
6.625
3 1/2
5 5/8
5 5/8
8 1/2
8
3 1/2
8
219.1
8.625
4
7
7
10 5/8
8
4
10
273.1
10.750
5
8 1/2
8 1/2
12个3/4
10
5
12
323.9
12.750
6
10
10
15
10
6

317L变径尺寸，单位为Mm

名义上的
管的大小		 外
直径		 异径接头
减少
(英寸)
(毫米)
(英寸)
减少到
(英寸)
同心和偏心长度
(英寸)
1/2
21.3
0.840
1/4
1又1/2
3/8
1又1/2
3/4
26.7
1.050
3/8
2
1/2
2
1
33.4
1.315
3/8
2
1/2
2
3/4
2
1 1/4
42.2
1.660
1/2
2
3/4
2
1
2
1又1/2
48.3
1.900
1/2
2个半
3/4
2个半
1
2个半
1 1/4
2个半
2
60.3
2.375
3/4
3.
1
3.
1 1/4
3.
1又1/2
3.
2个半
73.0
2.875
1
3 1/2
1 1/4
3 1/2
1又1/2
3 1/2
2
3 1/2
3.
88.9
3.500
1
3 1/2
1又1/2
3 1/2
2
3 1/2
2个半
3 1/2
3 1/2
101.6
4.000
1 1/4
4
1又1/2
4
2
4
2个半
4
3.
4
4
114.3
4.500
1又1/2
4
2
4
2个半
4
3.
4
3 1/2
4
5
141.3
5.563
2
5
2个半
5
3.
5
3 1/2
5
4
5
6
168.3
6.625
2个半
5 1/2
3.
5 1/2
3 1/2
5 1/2
4
5 1/2
5
5 1/2
8
219.1
8.625
3.
6
3 1/2
6
4
6
5
6
6
6
10
273.1
10.750
4
7
5
7
6
7
8
7
12
323.9
12.750
5
8
6
8
8
8
10
8
