BS 3059 GR 360碳钢锅炉管

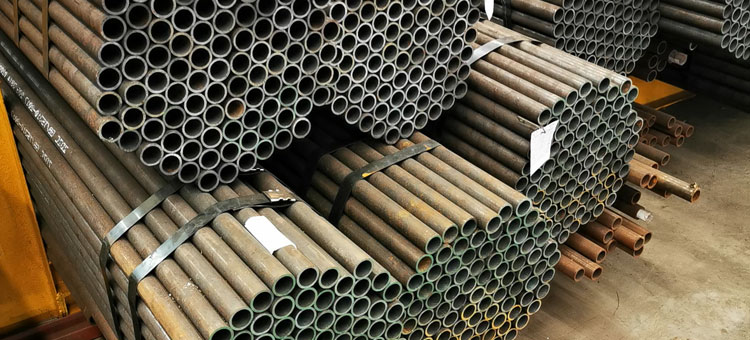

BS 3059锅炉管

BS 3059第1部分和第2级2级ERW管制造商在印度

锅炉管BS 3059是用或没有焊接或关节制成的冷绘制的。BS 3059材料有能力承受很高的压力。它本质上是非常强大的,在服务中不会破坏或破解。BS-3059无缝管建议运输燃料,气体和压力。它在适度腐蚀性环境中提供了改进的耐腐蚀性。BS 3059 ERW.即使在高温下也具有高应力破裂强度和蠕变强度。

BS 3059锅炉管价目表

BS 3059第2级等级360规格

标准 BS 3059第II部分
钢级 GR.360
外径 5-90毫米
室壁厚度 0.5-15毫米
尺寸 1/2“NB至36”NB
厚度 3-12毫米
长度 最小3米,最大18米,或根据客户的要求
附表 SCH 40,SCH 80,SCH 160,SCH XS,SCH XXS,所有计划
起源 欧洲,日本,韩国,美国,俄罗斯,印度(严格没有中国材料)
宽容 冷拉管:+/- 0.1mm
冷轧管:+/- 0.05mm
工艺 冷轧和冷却
类型 无缝/ ERW /焊接/制造
形式 圆形,液压等
结尾 普遍的终点,斜面,踩踏
专业从事 大直径BS 3059管道
额外测试 NACE MR0175,NACE TM0177,NACE TM0284,HIC测试,SSC测试,H2服务,IBR等

BS 3059等效ASTM

BS - BS3059,BS1387
EN - EN 10216-1,EN 10216-2
DIN - DIN1629,DIN2391,DIN2448,DIN 17175,DIN 17456,DIN 17458
JIS - JIS G3444,JIS G3445,JIS G3456,JIS G3459,JIS G3461
ASTM / ASME - ASTM / ASME A53,ASTM / ASME A106,ASTM / ASME A179,ASTM / ASME A192,ASTM / ASME A210,ASTM / ASME A213,ASTM / ASME A249,ASTM / ASME A269,ASTM / ASME A312,AZastm/ ASME A333,ASTM / ASME A334,ASTM / ASME A335,ASTM / ASME A500,ASTM / ASME A519,ASTM / ASME A556

BS 3059 ERW管类型列表

BS 3059锅炉管
BS 3059 GR 360 ERW管
BS 3059第2级等级360管
BS 3059 ERW管
BS 3059第2部分锅炉管
BS 3059部分1管

BS 3059部2管的组成标准

化学性质
其他
最多0.16. 0.10-0.35. 0.30-0.70 0.04 0.04 - - - - -

BS 3059 GR 360碳钢锅炉管机械行为

机械性能
屈服强度 抗拉强度 伸长A5分钟
mpa min. ksi min. mpa min. mpa min. ksi min. 百分比
320. 480. - 25.

等效等级BS 3059第1级级别320 ERW管

BS.

BS3059.

ASTM / ASME.
ASTM / ASME A53
BS1387
ASTM / ASME A106
din
DIN1629
ASTM / ASME A179
DIN2391.
ASTM / ASME A192
DIN2448.
ASTM / ASME A210
DIN17175.
ASTM / ASME A213
DIN17456.
ASTM / ASME A249
DIN17458.
ASTM / ASME A269
JIS.
JIS G3444
ASTM / ASME A312
JIS G3445.
ASTM / ASME A333
JIS G3456.
ASTM / ASME A334
JIS G3459.
ASTM / ASME A335
JIS G3461.
ASTM / ASME A500
EN.
en 10216-1
ASTM / ASME A519
en 10216-2
ASTM / ASME A556

BS 3059锅炉管厚度图表

BS 3059管道类型 直径 室壁厚度 长度
BS 3059第2部分GR。360锅炉管(定制尺寸) 1/2“NB - 60”NB SCH 5 / SCH 10 / SCH 40 / SCH 80 / SCH 160 风俗
碳钢BS 3059锅炉管(股票+定制尺寸) 1/2“NB - 24”NB 根据要求 风俗
BS 3059 ERW管(定制大小) 1/2“NB - 24”NB 根据要求 风俗

BS 3059第1部分ERW 320管压力额定值

最大允许压力(PSI)
nps. 外径 日程
(在) (在) 10. 20. 30. STD. 40 60. XS. 80 100. 120. 140. 160. XXS.
1/4 0.54 7985. 7985. 10798 10798
3/8 0.675 6606. 6606. 9147. 9147.
1/2 0.84 6358 6358 8575. 8575. 10908 17150.
3/4 1.05 5273 5273 7187. 7187. 10220. 14373
1 1.315 4956 4956 6670. 6670. 9316. 13340.
1 1/4 1.66 4133. 4133. 5638 5638 7380. 11276.
1 1/2 1.9 3739. 3739. 5158. 5158. 7247. 10316.
2 2.375 3177. 3177. 4498 4498 7097. 8995.
2 1/2 2.875 3460. 3460. 4704. 4704. 6391 9408.
3. 3.5 3024. 3024. 4200 4200 6132 8400.
3 1/2 4. 2769 2769 3896. 3896.
4. 4.5 2581 2581 3670. 3670. 4769 5782 7339.
5. 5.563 2273 2273 3303. 3303. 4404. 5505. 6606.
6. 6.625 2071. 2071. 3195. 3195. 4157. 5318. 6390.
8. 8.625 1420. 1574年 1829年 1829年 2307 2841. 2841. 3375. 4085. 4613. 5147. 4971
10. 10.75 1140. 1399 1664 1664 2279 2279 2708 3277. 3847. 4558 5128 4558
12. 12.75 961. 1268. 1441. 1560. 2160. 1922年 2644. 3244. 3843 4324 5042. 3843
14. 14. 875. 1092. 1313. 1313. 1533. 2079. 1750. 2625. 3283 3829. 4375. 4921
16. 16. 766. 956. 1148. 1148. 1531. 2009年 1531. 2585 3157 3733. 4404. 4882
18. 18. 681. 849. 1192 1021. 1530. 2042年 1361. 2553 3147. 3743 4252 4848.
20. 20. 613. 919. 1225. 919. 1455. 1989年 1225. 2526 3138. 3675. 4288 4824.
22. 22. 557. 835. 1114. 835. 1949年 1114. 2506 3063. 3619. 4176. 4733.
24. 24. 510. 766. 1147. 766. 1405. 1978年 1021. 2489. 3126. 3700 4210. 4786.
30. 30. 510. 817. 1021. 613. 817.
32. 32. 478. 766. 957. 574. 1054.
34. 34. 450. 721. 901. 540. 992
36. 36. 425. 681. 851. 510. 1021.
42. 42. 583. 729. 438. 875.

BS 3059 GR 360碳钢锅炉管重量图

尺寸NPS 管道O.D. 室壁厚度 管道I.D. 每只重量 标准到xxhy. 日程
管道 #
部分模量 每线性脚加仑容量
1/2 0.84 0.109 0.622 0.85 STD. 40 .0407 .0158
0.147 0.546 1.09 XHY. 80 .0478 .0122
0.188 0.464 1.31 160. .0528 .0088
0.294 0.252 1.72 XXHY. .0577 .0026
3/4 1.05 0.113 0.824 1.13 STD. 40 .0705 .0277
0.154 0.742 1.48 XHY. 80 .0853 .0225
0.219 0.612 1.95 160. .1006 .0153
0.308 0.434 2.44 XXHY. .1103 .0077
1 1.315 0.133 1.049 1.68 STD. 40 .1328 .0449
0.179 0.957 2.17 XHY. 80 .1606 .0374
0.250 0.815. 2.85 160. .1904 .0271
0.358 0.599 3.66 XXHY. .2136 .0146
1 1/4 1.66 0.140 1.380 2.27 STD. 40 .2346 .0777
0.191 1.278 3.00 XHY. 80 .2913 .0666
0.250 1.160 3.77 160. .3421 .0549
0.382 0.896 5.22 .4110 .0328
1 1/2 1.90 0.145 1.610 2.72 STD. 40 .3262 .1058
0.200 1.500 3.63 XHY. 80 .4118 .0918
0.281 1.338 4.86 160. .5079 .0730
0.400 1.100 6.41 .5977 .0494
2 2.375 0.109 2.157 2.64 10. .4205 .1898
0.154 2.067 3.66 STD. 40 .5606 .1743
0.218 1.939 5.03 XHY. 80 .7309 .1534
0.250 1.875 5.68 .8045 .1434
0.281 1.813 6.29 .8666 .1344
0.344 1.687 7.47 160. .9806 .1161
0.436 1.503 9.04 XXHY. 1.1043 .0922
2 1/2 2.875 0.120 2.635 3.53 10. .6870 .2833
0.203 2.469 5.80 STD。 40 1.0640 .2487
0.216 2.443 6.14 1.1169 .2435
0.250 2.375 7.02 1.2468 .2301
0.276 2.323 7.67 XHY. 80 1.3386 .2202
0.375 2.125 10.02 160. 1.6371 .1842
0.552 1.771 13.71 xxxhy. 1.9971 .1280
3. 3.50 0.120 3.260 4.34 1.0411 .4336
0.156 3.188 5.58 1.3122 .4147
0.172 3.156 6.12 1.4265 .4064
0.188 3.124 6.66 1.5342 .3984
0.216 3.068 7.58 STD。 40 1.7241 .3840
0.250 3.000 8.69 1.9372 .3672
0.281 2.938 9.67 2.1207. .3521
0.300 2.900 10.26 XHY. 80 2.2253 .3431
0.438 2.624 14.34 160. 2.8774 .2811
0.600 2.300 18.6 XXHY. 3.4243 .2158
3 1/2 4.0 0.120 3.760 4.98 10. 1.3776. .5768
0.226 3.548 9.12 STD。 140. 2.3939 .5136
0.250 3.500. 10.02 2.6001 .4998
0.281 3.438 11.17 2.8562 .4821
0.318 3.364 12.52 XHY. 80 3.1400. .4617
0.636 2..728 22.87 XXHY. 4.8795 .3085
4. 4.5 0.120 4.260 5.62 10. 1.7612 .7404
0.156 4.188 7.24 2.2354 .7156
0.188 4.124 8.67 2.6296 .6942
0.203 4.094 9.32 2.8173 .6838
0.219 4.062 10.02 3.0184. .6725
0.237 4.026 10.80 STD。 40 3.2145. .6613
0.250 4.000 11.36 3.3611 .6528
0.281 3.938 12.67 60. 3.7021. .6326
0.312 3.876. 13.97 4.0273 .6126
0.337 3.826 15.00 XHY. 80 4.2713 .5972
0.438 3.624 19.02 120. 5.1790 .5361
0.531 3.438 22.53 160. 5.8997. .4822
0.674 3.152 27.57 XXHY. 6.7927 .4054
5. 5.563 0.188 5.187 10.80 4.1161 1.0979
0.219 5.125 12.51 4.7279 1.0716
0.258 5.047 14.63 STD。 40 5.4500. 1.0391
0.281 5.001 15.87 5.8644. 1.0204.
0.312 4.939 17.51 6.4074. .99647
0.344 4.875 19.19 6.9358 .9696
0.375 4.813 20.80 XHY. 80 7.4300. .9449
0.500 4.563 27.06 120. 9.2534 .8495
0.625 4.313 32.99. 160. 10.7976 .7590
0.750 4.063 38.59 XXHY. 12.0954 .6734
6. 6.625 0.109 6.407. 7.59 5. 3.5769. 1.6748
0.134 6.357 9.30. 10. 4.3475 1.6488
0.156 6.313 10.79 5.0107 1.6260
0.188 6.249 12.94 5.9351 1.5937
0.203 6.219. 13.94 6.3804. 1.5780
0.219 6.187 15.00 6.8261 1.5620
0.250 6.125 17.04 7.6905 1.5306.
0.280 6.065 18.99. STD。 40 8.4958 1.5008
0.312 6.001 21.06 9.3416. 1.4688
0.344 5.937 23.10 10.111 1.4391
0.375 5.875 25.05 10.893 1.4082
0.432 5.761 28.60 XHY. 80 12.224 1.3541
0.500 5.625 32.74 13.711 1.2909
0.562 5.501 36.43 120. 14.9806 1.2346
0.625 5.375 40.09 16.1821 1.1787
0.719 5.187 45.39 160. 17.8243 1.0977
0.864 4.897 53.21 XXHY. 20.025. .9784
1.000 4.625 60.13 21.7719. .8727
1.125 4.375 66.14 23.1237 .7809

BS 3059 ERW管

BS 3059 ERW管由冷拉或热轧制成。它用于各种应用,如锅炉,换热器,超级加热器等。BS 3059 ERW.在不同的等级和尺寸方面随时可用。

BS 3059第1部分

BS 3059-1等级320是低成本的低碳钢管,其含有0.16%的碳,组合为0.30-0.70%锰,可以易于形成和形状。BS 3059部件1 GR 320管道根据BS规格制造,并且商业上称为CS管或MS管。

BS 3059第1部分320级等效

DIN 17175级ST 35.8
NFA A 49-213级TU 37-C
ASTM A 369级FPA
ASME A 369级FPA

BS 3059-1 320级规格

标准;BS 3059第1部分
等级:BS 3059 GR 360
外径:5-90mm或根据客户的要求
壁厚:0.5-15mm或根据客户的要求
尺寸:1/2:“NB - 36”NB或根据客户的要求
厚度:3-12mm或根据客户的要求
长度:至少3-18米或根据客户的要求
时间表:SCH 40,SCH 80,SCH 160,SCH XS,SCH XXS,所有计划
结束:普遍的结束,斜面,踩踏
专业:大直径管道

BS 3059部分1 GR 320化学成分


钢级

320.

0.16最大

0.10-0.35.

0.30-0.70

0.04max.

0.04max.

BS 3059 Part 1 GR 320机械组合物


年级

拉伸强度(MPa)

屈服强度(MPa)

伸长率%

320.

610.

460分钟

22.

BS 3059第2部分

BS 3059第2部分是一种中型碳合金等级,这是由于其韧性,质量,高强度,精度的需求。Aesteiron提供BS 3059第2部分BS 3059第2阶级360BS 3059第2阶级620BS 3059第2级等级440以各种尺寸,尺寸和数量为广泛的客户。

BS 3059第2部分规格

标准;BS 3059第2部分
等级:BS 3059部分2 - GR 360,GR 440,GR 620
尺寸:1/2:“NB - 36”NB
厚度:3-12mm.
外径:5-90mm
壁厚:0.5-15mm
长度:至少3-18米或根据客户的要求
时间表:SCH 40,SCH 80,SCH 160,SCH XS,SCH XXS,所有计划
结束:普遍的结束,斜面,踩踏
专业:大直径管道

BS 3059第2阶级360,BS 3059第2部分440级,BS 3059级620级化学成分

年级

C %

MN%

Si%

P%

S%

莫%

CR%

360.

0.17最大

0.40-0.80

0.10-0.35.

0.035最大

0.035最大

-

-

440.

0.12-0.18.

0.90-1.20

0.10-0.35.

0.035最大

0.035最大

-

-

620.

0.10-0.15.

0.40-0.70

0.10-0.35.

0.030最大

0.030最大

0.45-0.65

0.70-1.10

BS 3059第2部分机械性能,BS 3059 Part 2 GR 360,BS 3059部分2 GR 440,BS 3059 GR 620

年级

拉伸强度(MPa)

屈服强度(MPa)

360.

360-500.

235分钟

440.

440-580.

245分钟

620.

460-610.

180分钟

BS 3059 GR 360碳钢锅炉管制造商在印度

BS 3059第1部分和第2级级联级ERW管制造商
